健身房私教C弄了好几次,99久久精品费精品国产一区二区,AAA级精品无码久久久国产片,高H粗口调教羞辱SM文女王

X射線檢測技術，可用來進行缺陷檢測。如在鐵、鎂、鋁或鋅等材質上，通過X射線機能快速、客觀地檢測出諸如空洞、氣孔、雜質、裂縫、尺寸變化、疏松等鑄件缺陷。通過無損檢測儀器可以達到對內部缺陷的判別，進而分析缺陷產生原因，制定后續的缺陷改善措施。下面就常見的一些缺陷進行分析。

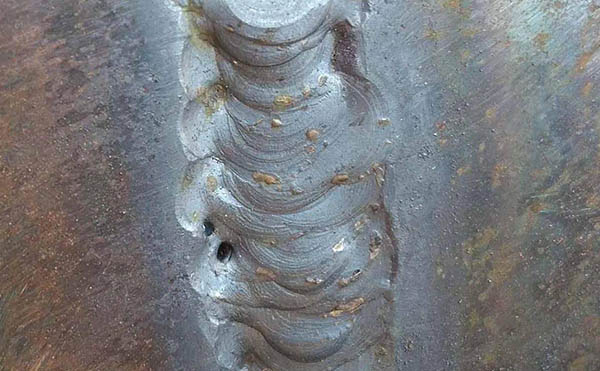

1. 氣孔：

如果焊縫中存在著氣孔，既破壞了焊縫金屬的致密性，又使得焊縫有效截面積減少，降低了機械性能，特別是存鏈狀氣孔時，對彎曲和沖擊韌性會有比較明顯降低。

產生這類缺陷的原因主要是焊材未按規定溫度烘干，焊條藥皮變質脫落、焊芯銹蝕，焊絲清理不干凈，手工焊時電流過大，電弧過長；埋弧焊時電壓過高或網絡電壓波動太大；氣體保護焊時保護氣體純度低等。

防止這類缺陷防止的措施有：不使用藥皮開裂、剝落、變質及焊芯銹蝕的焊條，生銹的焊絲必須除銹后才能使用。所用焊接材料應按規定溫度烘干，坡口及其兩側清理干凈，并要選用合適的焊接電流、電弧電壓和焊接速度等。

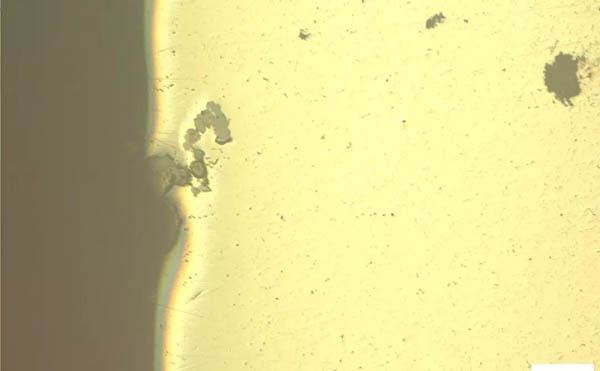

2、夾渣：　

這類缺陷產生的原因有：焊接電流過小，速度過快，熔渣來不及浮起，被焊邊緣和各層焊縫清理不干凈，其本金屬和焊接材料化學成分不當，含硫、磷較多等。

防止措施有：正確選用焊接電流，焊接件的坡口角度不要太小，焊前必須把坡口清理干凈，多層焊時必須層層清除焊渣；并合理選擇運條角度焊接速度等。

3、未焊透：

產生原因一般是：坡口純邊間隙太小，焊接電流太小或運條速度過快，坡口角度小，運條角度不對以及電弧偏吹等。

防止措施有：合理選用坡口型式、裝配間隙和采用正確的焊接工藝等。　

4、未熔合：

其產生的原因：坡口不干凈，焊速太快，電流過小或過大，焊條角度不對，電弧偏吹等。

防止措施：正確選用坡口和電流，坡口清理干凈，正確操作防止焊偏等。

5、裂紋：

裂紋是一種危險性最大的缺陷，它除降低焊接接頭的強度外，還因裂紋的末端呈尖銷的缺口，焊件承載后，引起應力集中，成為結構斷裂的起源。裂紋分為熱裂紋、冷裂紋和再熱裂紋三種。

盡管自動化焊接工藝已被普遍采用，但焊縫依然會有小孔氣泡、粘接缺陷與未熔透焊縫等不規則的狀況產生。用X射線機進行焊縫檢測，可快速、客觀的找出焊接中的氣孔、夾雜、未熔合裂紋、咬邊、冷隔及未焊透等缺陷。日聯科技X射線檢測系統可配置高頻高壓發生器和高速增強型平板探測器，日聯射線輸出和信號采集兩個關鍵器件的技術性代表了當前優良水平，各技術指標滿足國內外標準要求。
